Схема корректора 6Ж38П-Е88СС(как вариант - 6Н6П)
Универсальный стабилизированный блок питания для лампового корректора.
Корректор на 6Ж38П+Е88СС:
Внешний вид:
Замеры АЧХ этого корректора с некоторыми головками и способы подстройки под их особенности:
Головка Шур М-75 с новой иглой, ачх её на картинке красным. Виден
седловидный провал на средине и выброс на вч.
В паспорте на головку обозначена оптимальная нагрузочная ёмкость 500пф. Для
сравнения были проделаны измерения с разной ёмкостью. 470пф-розовый цвет
620пф-синий. Видим значительное улучшение суммарной ачх, хотя с некоторым
ровным спадом выше 2 килогерц. Как это исправить- расскажем дальше.
На этих двух картинках видно, как меняется ачх головы Шур М-75, по мере
уменьшения постоянной тау-3 (75мкс) Уменьшение ёмкости , определяющей
постоянную 75мкс с 25нф до 15 нф не только устранило завал на вч , но даже
получился перебор на 1.5 дБ в плюс. На слух звучание такое лично мне
нравится. оно живое и сочное. Но лучше всё же не увлекаться. Оптимальной
ёмкостью выбрана ёмкость 17,5 нф, что в паре с резистором в аноде первой
лампы =33ком даёт примерно 56 мкс(вместо 75) АЧХ в виде чёрного забора- это
финальная ачх, наиболее ровная:
А вот и Шур 75й, финальная ачх:
А вот как выглядят в сравнении две ачх :красным МС голова Ортофон Самба, а
выше , черным забором- всё та же голова Шур М-75 до коррекции.
Вот как выглядит ачх головы ШУР М-75 до начала возни с коррекцией и после.
Различие в звучании так же заметно, как и на картинке:
Это сквозная ачх корректора по такой же схеме,но работающего у знакомого.
Голова Ортофон Самба, МС, использованы повышающие трансформаторы фирмы
Байердинамик.
Для уяснения, что такое кривая голова, привожу ачх бросовой головы Дюал-239.
Ей комплектовали такую же бросовую вертушку Дюал-530
Головка SHURE Realistic вставка HITRACK:
АЧХ разных голов, но поразительно , что почерк у всех один, Шуровский. Лошадиный
провал на верхней средине и потому -звук перемягчённый как сквозь лёгкое
одеяло. Убирается сей дефект ёмкостью в нагрузке головы, при этом основной
резонанс катушки стягивается в область примерно 8 килогерц, подтягивая до
полки проваленную верхнюю средину. Это наглядно показано на примере Шура
М75.

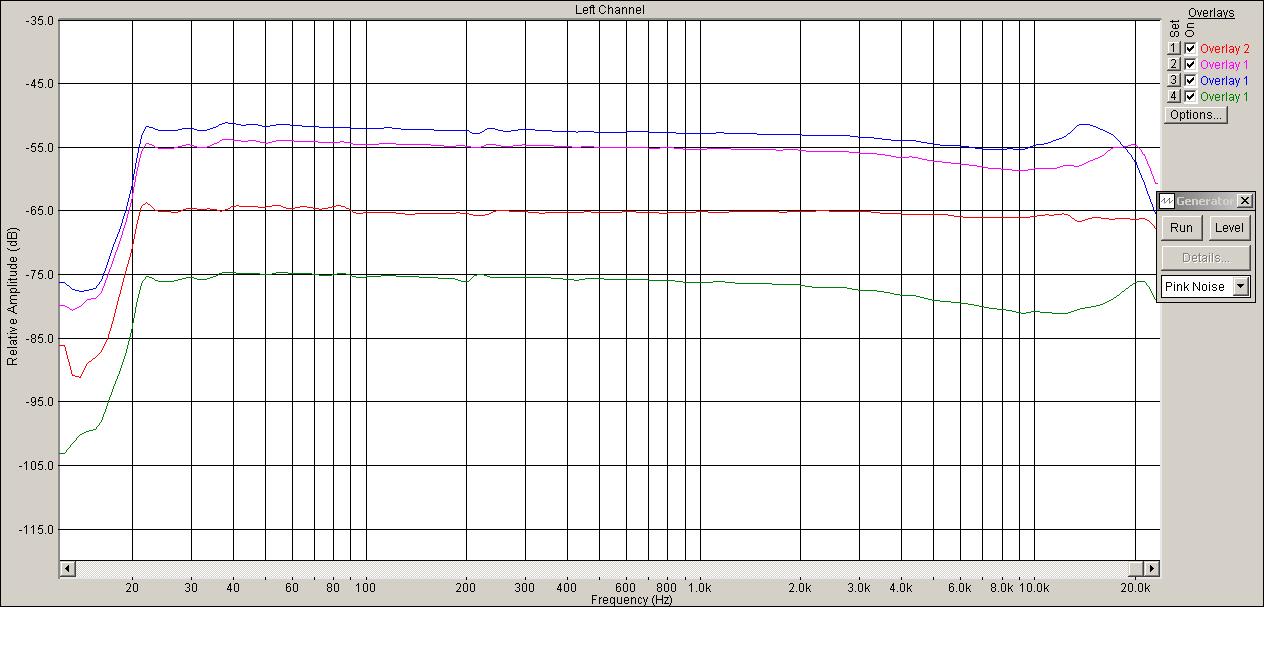

Синим ПикерингV-15 дешёвая "бошка".
Розовым Пикеринг XV-15 1200E "золотая тушка".
Красным Денон 103.
Зелёным Шур "Реалистик" вставка Хайтрек :
Также предлагаю сравнить ачх головы Пикеринг V15 , но с коррекцией по входу,
то есть с нагрузкой резистором в несколько килоом, с одновременно
отключенной коррекцией тау-3 75мкс. Если бы не идиотский резонансный
горб,-родимое пятно этой бросовой головы- то ачх просто идеальна:
Ну и немного музыки. :) Песня Битлз Серебряный молоток. Усреднённый спектр:
А на десерт новая, последняя модификация схемы этого корректора. Повторяйте, не пожалеете!
|
